Fabbrikazzjoni U Assemblea tal-PCB

🔹 Introduzzjoni

Il-fabbrikazzjoni tal-PCB u l-assemblaġġ tal-PCB huma żewġ stadji essenzjali fil-manifattura tal-elettronika. Flimkien, jittrasformaw disinn ta 'ċirkwit fi prodott elettroniku kompletament funzjonali.

F'din il-gwida, int ser titgħallem il-Proċess ta 'fabbrikazzjoni tal-PCB, Passi tal-assemblaġġ tal-PCB, u l-differenzi ewlenin bejn il-fabbrikazzjoni u l-PCBA.

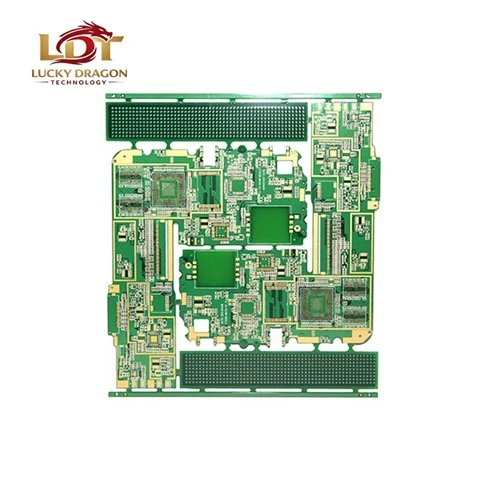

🔹 X'inhi l-Fabbrikazzjoni tal-PCB?

Il-fabbrikazzjoni tal-PCB hija l-proċess tal-ħolqien ta 'aBord ta 'ċirkwit stampat vojt (PCB)minn fajls tad-disinn. Jikkonverti layouts diġitali f'bord fiżiku bi traċċi tar-ram, pads, u toqob imtaqqbin-mingħajr ebda komponenti elettroniċi.

L-għan tal-fabbrikazzjoni tal-PCB huwa li tinbena pedament b'saħħtu u preċiż għall-komponenti elettroniċi.

🔹 Passi Ewlenin fil-Proċess tal-Fabbrikazzjoni tal-PCB

1. Ħolqien tal-Fajl Gerber

L-inġiniera joħolqu fajls Gerber li fihom l-informazzjoni kollha tas-saff tal-PCB, inklużi traċċi tar-ram, maskri tal-istann, u dettalji tal-ħarir.

2. Saff Imaging (Fotolitografija)

Id-dawl UV jittrasferixxi l-mudell taċ-ċirkwit fuq bordijiet miksija-ram. L-inċiżjoni kimika tneħħi r-ram mhux mixtieq, u tħalli biss il-mogħdijiet taċ-ċirkwit meħtieġa.

3. Tħaffir

Magni CNC iħaffru mikro-toqob (żgħar daqs 0.1 mm) għal vias, ċomb tal-komponenti, u immuntar.

4. Electroplating

Ir-ram huwa miksi ġewwa toqob biex joħloq konnessjonijiet elettriċi bejn is-saffi, u jiżgura l-konduttività u l-affidabbiltà.

5. Laminazzjoni

Saffi multipli huma magħqudin flimkien taħt temperatura u pressjoni għolja. L-allinjament xieraq huwa kritiku għal PCBs b'ħafna-saff.

6. Irfinar tal-wiċċ

Kisjiet protettivi bħal HASL, ENIG, u OSP itejbu l-issaldjar u jipprevjenu l-ossidazzjoni.

7. Applikazzjoni tal-Makra tal-istann

Saff protettiv (ġeneralment aħdar) ikopri traċċi tar-ram filwaqt li jesponi pads, u jipprevjeni ċirkwiti qosra.

8. Stampar Silkscreen

Tikketti, simboli, u marki huma miżjuda għal identifikazzjoni faċli u gwida għall-assemblaġġ.

🔹 X'inhu PCB Assembly (PCBA)?

PCB Assembly (PCBA) huwa l-proċess ta 'immuntar u issaldjar ta' komponenti elettroniċifuq PCB iffabbrikat. Jikkonverti bord vojt f'ċirkwit elettroniku funzjonali.

🔹 Passi Ewlenin fil-Proċess ta' Assemblaġġ tal-PCB

1. Applikazzjoni tal-pejst tal-istann

Jintuża stensil biex jiġi applikat pejst tal-istann fuq pads tal-komponenti.

2. Tqegħid tal-Komponent

Agħżel-u-pożizzjona l-magni tal-Apparat ta' Muntaġġ fil-wiċċ (SMDs) malajr u b'mod preċiż.

3. Reflow Saldjar

Il-bord jissaħħan f'ambjent ikkontrollat ​​biex jiddewweb il-pejst tal-istann u jifforma konnessjonijiet b'saħħithom.

4. Permezz ta' -Inserzjoni tal-Komponent tat-Toqba

Il-komponenti jiddaħħlu f'toqob imtaqqbin għal saħħa mekkanika miżjuda.

5. Mewġ jew Saldjar Selettiv

L-istann imdewweb jintuża biex jiżgura b'mod effiċjenti l-komponenti ta'-toqba.

6. Spezzjoni u Ittestjar

Jinkludi:

• AOI (Spezzjoni Ottika Awtomatizzata)
• Spezzjoni bir-raġġi X-(għal BGAs)
• Ittestjar funzjonali

7. Tindif

Ir-residwi tal-fluss jitneħħew biex tiġi evitata l-korrużjoni u tiġi żgurata-affidabbiltà fit-tul.

🔹 Fabbrikazzjoni tal-PCB vs Assemblaġġ tal-PCB

🔹 Servizzi tal-Manifattura tal-PCB Turnkey

Ħafna kumpaniji joffrusoluzzjonijiet PCB turnkey, li tgħaqqad il-fabbrikazzjoni u l-assemblaġġ f'pakkett wieħed.

Benefiċċji:

• Produzzjoni aktar mgħaġġla

• Tbaxxi l-kumplessità tal-ġestjoni
• Effiċjenza mtejba

Madankollu, xi negozji jagħżlu servizzi separati għal kontroll jew speċjalizzazzjoni aħjar tal-ispejjeż.

🔹 Konklużjoni

Il-fabbrikazzjoni u l-assemblaġġ tal-PCB huma t-tnejn kritiċi għall-manifattura tal-elettronika. Il-fabbrikazzjoni tibni l-istruttura tal-bord, filwaqt li l-assemblaġġ itemm iċ-ċirkwit billi żżid komponenti.

Proċess-ikkoordinat tajjeb jiżguraprodotti elettroniċi ta'-kwalità għolja u affidabbli.
